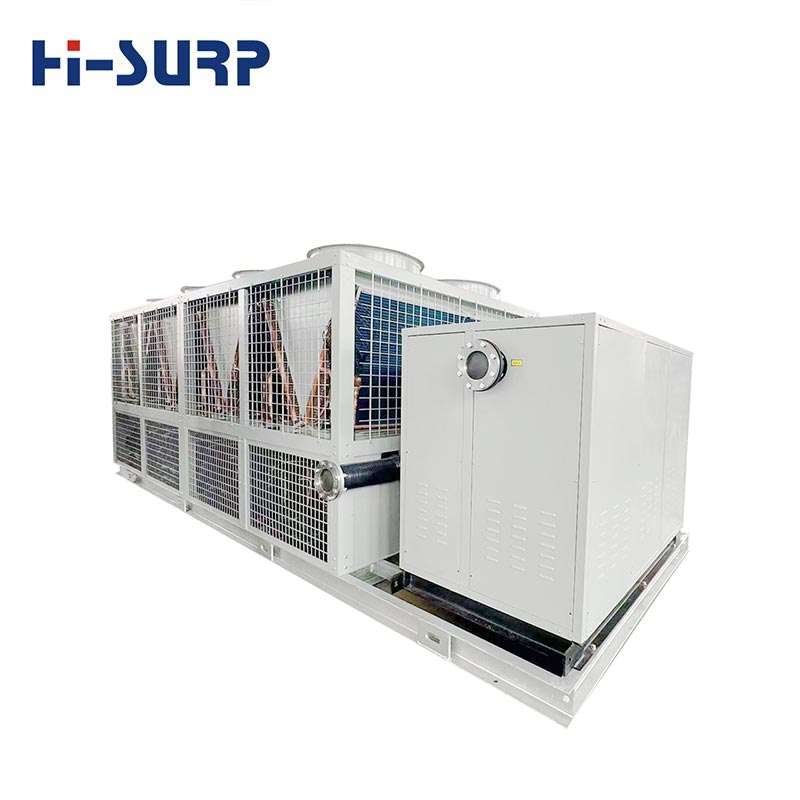

EVI காற்று குளிரூட்டப்பட்ட வெப்ப பம்ப்

Hisurp EVI ஏர் கூல்டு ஹீட் பம்ப் என்பது பாரம்பரிய காற்று-குளிரூட்டப்பட்ட குளிரூட்டி/ஹீட் பம்ப்களின் அடிப்படையில் மேம்படுத்தப்பட்ட நீராவி ஊசி (EVI) தொழில்நுட்பத்தை ஏற்று, உயர் தரத்துடன் கூடிய உயர் செயல்திறன் அலகு ஆகும். குறைந்த வெப்பநிலை சூழல்களில் (வடக்கு பகுதிகள், குளிர் காலநிலைகள் அல்லது செயல்முறை வெப்பமாக்கல் காட்சிகள் போன்றவை) அதிக வெப்ப திறன் தேவைகள் கொண்ட திட்டங்களுக்கு இது மிகவும் பொருத்தமானது.

EVI என்றால் என்ன

EVI ஏர் கூல்டு ஹீட் பம்ப் க்கான EVI (மேம்படுத்தப்பட்ட நீராவி ஊசி) என்பது அமுக்கியை மேம்படுத்தும் ஒரு தொழில்நுட்பமாகும். இடைநிலை வாயு ஊசி மூலம் செயல்திறன் (மின்-ஊசி). அதன் அடிப்படைக் கொள்கை:

அமுக்கி சுருக்க செயல்பாட்டின் போது, குளிர்பதன நீராவியின் ஒரு பகுதி, ஒரு இடைநிலை மூலம் செயலாக்கப்படுகிறது வெப்பப் பரிமாற்றி, அறிமுகப்படுத்தப்பட்டது;
இது அமுக்கியின் வெளியேற்ற வெகுஜன ஓட்ட விகிதம் மற்றும் என்டல்பியை அதிகரிக்கிறது;
இதன் மூலம் குறைந்த வெப்பநிலை வெப்பமூட்டும் திறன் மற்றும் கணினி செயல்திறனை கணிசமாக மேம்படுத்துகிறது.

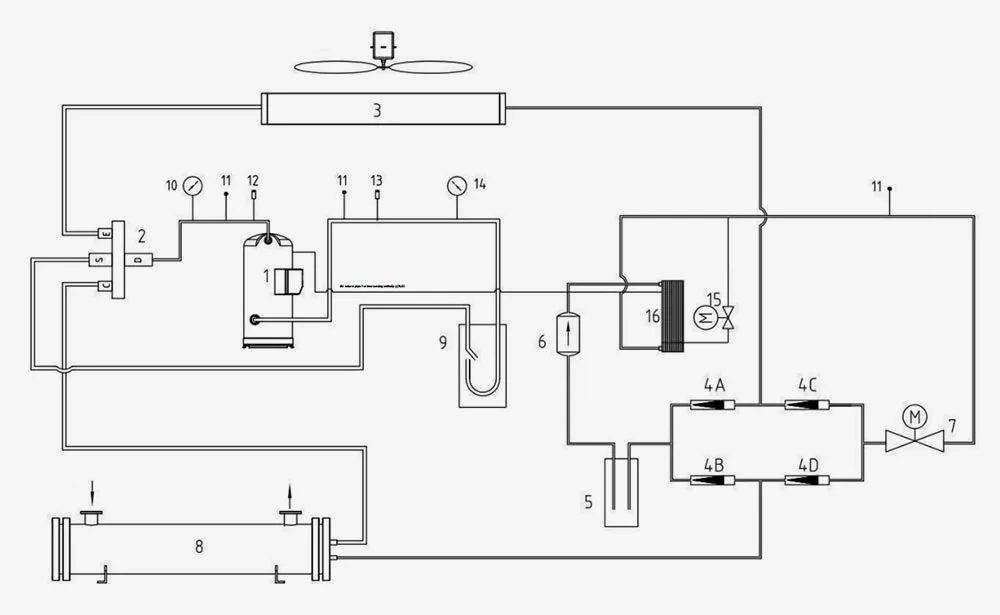

EVI ஏர் கூல்டு ஹீட் பம்ப் எப்படி வேலை செய்கிறது

1. உருள் அமுக்கி
2. நான்கு வழி வால்வு
3. காற்று பக்க வெப்ப பரிமாற்றி
4. வால்வை சரிபார்க்கவும்
5. உயர் அழுத்த திரவ நீர்த்தேக்கம்
6. உலர் வடிகட்டி
7. மின்னணு விரிவாக்க வால்வு
8. ஷெல் மற்றும் குழாய் வெப்பப் பரிமாற்றி
9. எரிவாயு-திரவ பிரிப்பான்
10. உயர் அழுத்த மீட்டர் (தவிர்க்கப்பட்டது)
11. செயல்முறை ஊசி வால்வு
12. உயர் அழுத்த சுவிட்ச்
13. குறைந்த அழுத்த சுவிட்ச்
14. குறைந்த அழுத்த மீட்டர் (தவிர்க்கப்பட்டது)
15. என்டல்பி- அதிகரிக்கும் மின்னணு விரிவாக்க வால்வு
16. வாயு-அதிகரிக்கும் என்டல்பி-அதிகரிக்கும் பொருளாதாரம்

குறிப்பு: இரட்டைக் கோடு என்பது குளிர்பதன சுழற்சி, ஒற்றை வரி என்பது ஜெட் என்டல்பி அதிகரிப்பு சுழற்சி

நீடித்த EVI ஏர் கூல்டு ஹீட் பம்பின் வெப்பமூட்டும் செயல்பாட்டின் போது, குளிர்பதன சுழற்சி பாதை: அமுக்கி 1 → நான்கு வழி வால்வு 2 → ஷெல் மற்றும் குழாய் வெப்பப் பரிமாற்றி 9 → காசோலை வால்வு 4B → உயர் அழுத்த திரவ நீர்த்தேக்கம் 5 → உலர் வடிகட்டி 6 → மின்னணு விரிவாக்க வால்வு 7 → காசோலை வால்வு 4C → காற்று பக்க வெப்ப பரிமாற்றி 3 → நான்கு வழி வால்வு 2 → எரிவாயு திரவ பிரிப்பான் 9 → அமுக்கி 1

ஜெட் என்டல்பி அதிகரிப்பு சுற்று: தட்டு வெப்பப் பரிமாற்றி அவுட்லெட் → என்டல்பி மின்னணு விரிவாக்கத்தை அதிகரிக்கிறது வால்வு → தட்டு வெப்பப் பரிமாற்றி → அதிர்ச்சி உறிஞ்சி → அமுக்கி

இந்த வரைபடம் ஒரு ஒற்றை அமைப்பு, மற்ற அமைப்பு இந்த அமைப்புடன் ஒத்துப்போகிறது.

அம்சங்கள்

Strong Heating Capacity at Low Temperatures

குறைந்த வெப்பநிலையில் வலுவான வெப்பமூட்டும் திறன்

சாதாரண காற்று குளிரூட்டப்பட்ட வெப்ப விசையியக்கக் குழாய்கள் -5℃க்குக் கீழே குறிப்பிடத்தக்க செயல்திறன் வீழ்ச்சியை அனுபவிக்கின்றன.
மேம்பட்ட EVI காற்று குளிரூட்டப்பட்ட வெப்ப விசையியக்கக் குழாய்கள் -20℃ அல்லது அதற்கும் குறைவான சுற்றுப்புற வெப்பநிலையில் நிலையாக செயல்படும்.

குறிப்பிடத்தக்க வகையில் மேம்படுத்தப்பட்ட வெப்பமூட்டும் திறன்

குறைந்த வெப்பநிலை நிலைமைகளின் கீழ் வெப்ப திறன் 20%~40% அதிகரிக்கப்படுகிறது.

அதிக ஆற்றல் திறன்

மேம்படுத்தப்பட்ட COP மற்றும் குறைக்கப்பட்ட இயக்க ஆற்றல் நுகர்வு.

பாதுகாப்பான அமுக்கி செயல்பாடு

வெளியேற்ற வெப்பநிலையை திறம்பட குறைக்கிறது, அதிக வெப்பமடையும் அபாயத்தைக் குறைக்கிறது.

நிறுவலுக்கு முன் தயாரிப்பு

1. நிறுவல் தளத்திற்கு கொண்டு செல்லப்படும் போது, EVI ஏர் கூல்டு ஹீட் பம்ப் அனைத்து பொருட்களுக்கான பேக்கிங் பட்டியலின் படி கவனமாக சரிபார்க்கப்பட வேண்டும். ஏதேனும் சேதம் அல்லது பாகங்கள் காணாமல் போனால், அது உடனடியாக ஹிசர்ப் தொழிற்சாலைக்கு தெரிவிக்கப்படும்.
2. பயனர் சிதைக்க முடியாத திடமான அடித்தளம் அல்லது கான்கிரீட் தளத்தை வழங்க வேண்டும். அடித்தளம் தட்டையாகவும், EVI ஏர் கூல்டு ஹீட் பம்பின் எடையைத் தாங்கக்கூடியதாகவும் இருக்க வேண்டும்: முழு அலகுக்கும், வரைபடத்தின் படி அதை நேரடியாக சுமை தாங்கும் கற்றை மீது வைக்கலாம் (இணைக்கப்பட்ட I ஐப் பார்க்கவும்).
3. EVI ஏர் கூல்டு ஹீட் பம்பை, கூரை, பால்கனி அல்லது ஏர் கண்டிஷனிங் இடங்களுக்கு அருகில் வசதியாக நிறுவும் சந்தர்ப்பங்கள் போன்ற நன்கு காற்றோட்டமான இடத்தில் வைக்கலாம். யூனிட்டைச் சுற்றி போதுமான காற்றோட்டம் இருக்க வேண்டும், மேலும் அலகுக்கு முன் மற்றும் பின், இடது மற்றும் வலதுபுறத்தில் 1.5 மீட்டருக்கும் குறைவான இடைவெளி இருக்கக்கூடாது. காற்று வெளியேறும் இடத்திலிருந்து 5 மீட்டருக்குள் வெளியேறும் காற்று ஓட்டத்தை பாதிக்கும் எந்த தடைகளும் இருக்கக்கூடாது. ஒவ்வொரு அலகுக்கும் பரஸ்பர குறுக்கீட்டைத் தடுக்கவும், அலகு இயல்பான செயல்திறனைப் பாதிக்கவும் (இணைக்கப்பட்ட II ஐப் பார்க்கவும்) அலகுக்கும் அலகுக்கும் காற்று நுழைவு மேற்பரப்புக்கும் இடையே உள்ள தூரம் 3 மீட்டருக்கும் குறைவாக இருக்கக்கூடாது.
4. EVI ஏர் கூல்டு ஹீட் பம்ப் மற்றும் யூனிட்டின் இணைக்கும் குழாய்கள் உள்ளூர் HVAC தரநிலைகளின்படி தயாரிக்கப்பட வேண்டும்.

திட்ட வழக்குகள்

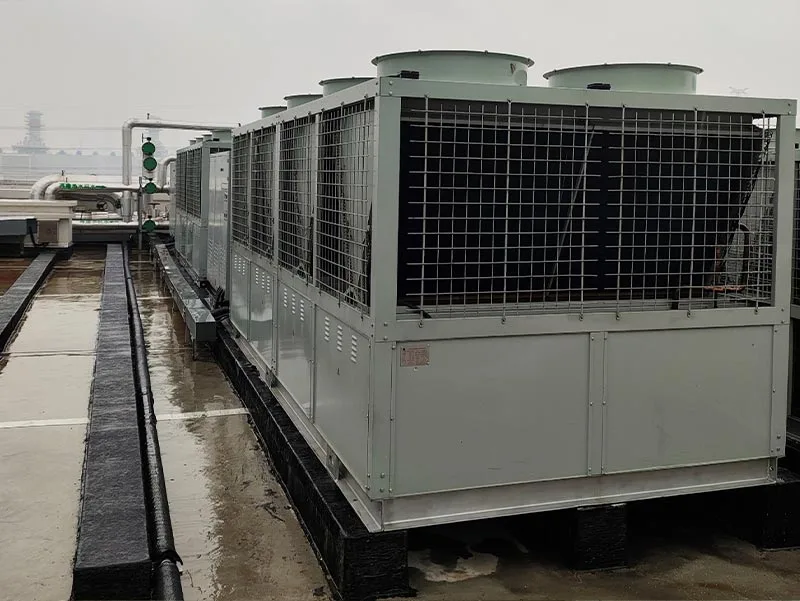

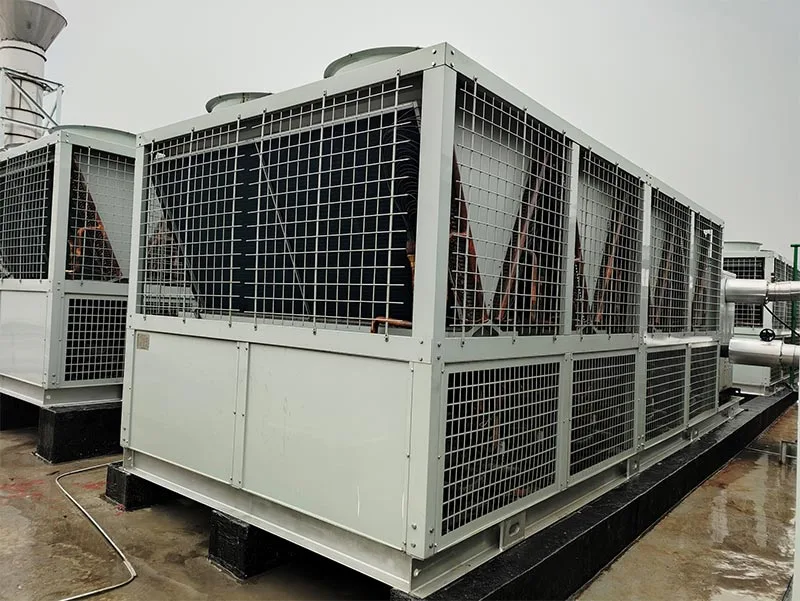

EVI ஏர் கூல்டு ஹீட் பம்ப்கள் கூரையில் நிறுவப்பட்டுள்ளன.
